SAIBA MAIS SOBRE A DOBRADEIRA DE VERGALHÃO
Uma dobradeira de vergalhão pode ter diversos tipos acionamentos e diversas montagens mecânicas.

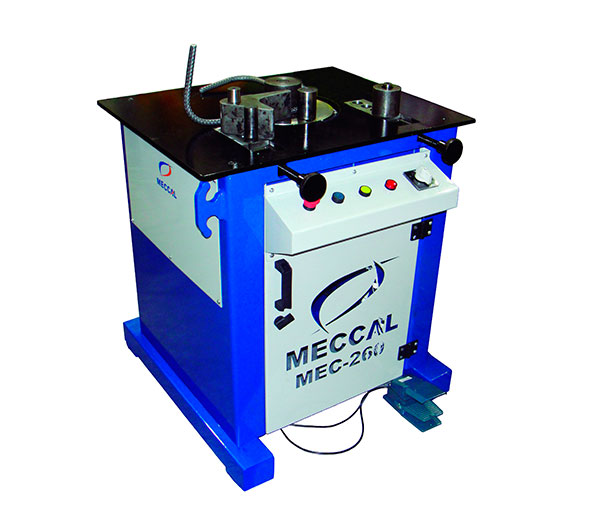

A dobradeira de vergalhão mais usada nas construções é á do tipo mesacom acionamento eletro-mecânico, onde um motor elétrico ligado á um moto-redutor aciona um disco dobrador.neste disco dobrador se pode encaixar varios tamanhos de pinos ( chamados pinos dobradores ). O pino central é sempre o que determina o raio de dobra do aço, o pino móvel é o pino que dobra o aço.
neste mesmo disco em todo seu perimetro existe pequenos furos que é onde o operador coloca pequenos pinos que determinan o angulo de dobra e o ponto de parada da dobradeira de vergalhão.
Este modelo de dobradeira de vergalhão tem varios tamanhos que nada mais é que sua capacidade de dobra ( qual o maior diâmetro de aço que a mesma consegue dobrar ). Os tamanhos mais comuns são:
- KPP 16 como o nome dias 16mm é o maior aço que a mesma consegue dobrar.
- KPP25 o maior diâmetro é o aço de 25mm
- KPP38 o aço de 38mm é o maior que ela consegue dobrar
Todos os modelos de dobradeira de vergalhão da MeccaL tem uma tabela de quantidades de barras que cada modelo consegue dobrar, por exemplo uma dobradeira de vergalhão KPP25 consegue dobrar por vez:
- 01 barra de 25mm
- 01 barra de 22mm
- 02 barras de 19mm
- 04 barras de 16mm
- 06 barras de 12mm
E abaixo de 12mm o operador consegue dobrar quantas couber no espaço disponivel entre os pinos de dobra.
Em termos de normas tecnicas da construção civil brasileira o ponto mais importante neste tipo de dobradeira de vergalhão são os raios de dobras para cada diâmetro de aço, pois como trabalhos com o vergalhão é um aço CA-50 para que não haja rupturas no aço deve se seguir uma tabela de raios de dobras.
DIÂMETRO DO PINO PARA CADA CATEGORIA DO AÇO
Bitola da barra a dobrar CA25 CA50 CA60.
Barras com o diâmetro Ø menor que 20 mm em aços CA25 o pino central deve ser 4 vezes o diâmetro Ø do próprio aço. Em aços CA50 o pino central deve ser 5 vezes o diâmetro Ø do próprio aço. Em aços CA260 o pino central deve ser 6 vezes o diâmetro Ø do próprio aço.
IGUAL OU MAIOR QUE 20 MM:
- Em aços CA25 o pino central deve ser 5 vezes o diâmetro Ø do próprio aço.
- Em aços CA50 o pino central deve ser 8 vezes o diâmetro Ø do próprio aço.
- Todas as dobradeiras de vergalhão MeccaL acompanha um jogo de pinos e buchas para atender todas essas exigências.
